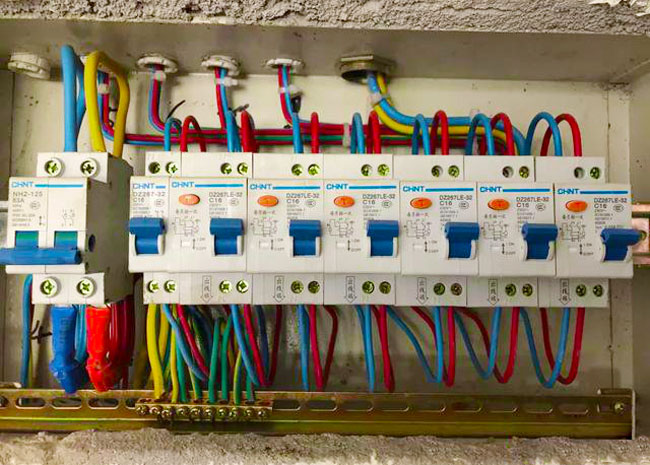

PZ30照明配电箱现在已经基本不再采用共用零排了。

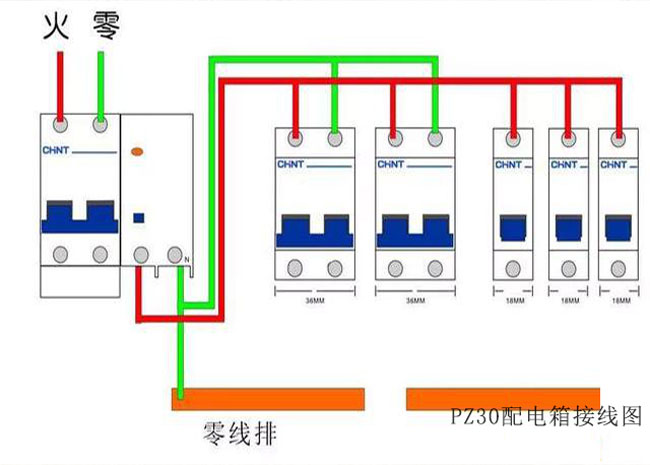

PZ30照明配电箱标准零线排接线图：
PZ30照明配电箱的回路零线能不能接在零线排上，是根据选择的空气开关决定的，并不是每个回路的零线都要接在零线排上。
PZ30照明配电箱基本都是单相电220V，PZ30照明配电箱的开关按极数来划分也就三种：1P、1P+N、2P。
这三种开关都是如何接线的：
1P开关接线：
1P开关只有一个进线和一个出线，进线和出线只有一根火线，没有零线接线端；
这时零线只能接在零线排上，进出线都接在零线排上。

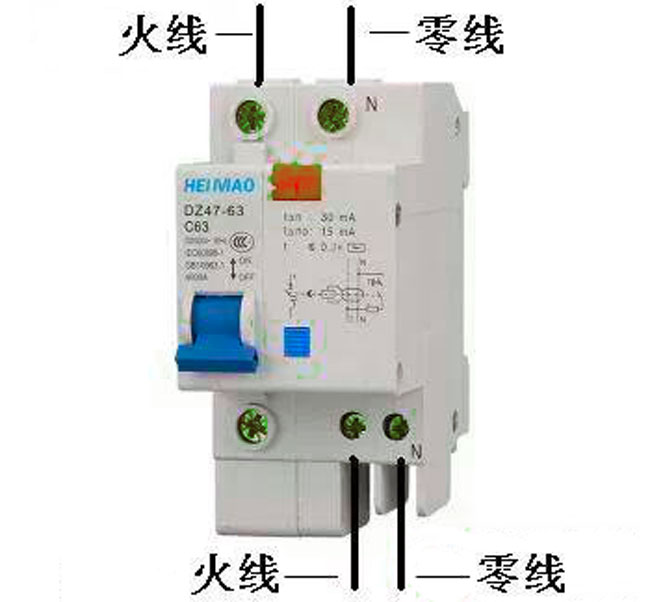

1P+N开关面板接线：
1P+N的开关进线端和出线端都有两个接线端，分别是一根火线和零线；
1P+N开关进线和出线接线时火线和零线都是从开关的进出线接线端子接线，不需要经过零线排接线了。

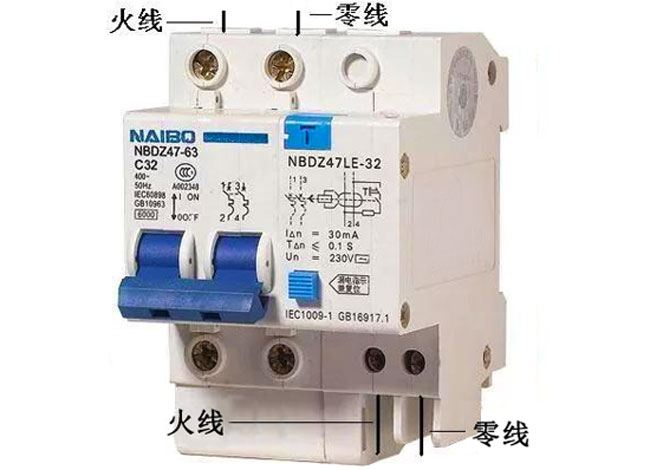

2P开关的接线：
2P开关的进线端和出线端都有两个接线端，分别是一根火线和零线；
2P开关进线和出线时，火线和零线都接在开关的进出线接线端子上，同样不需要经过零线排。
