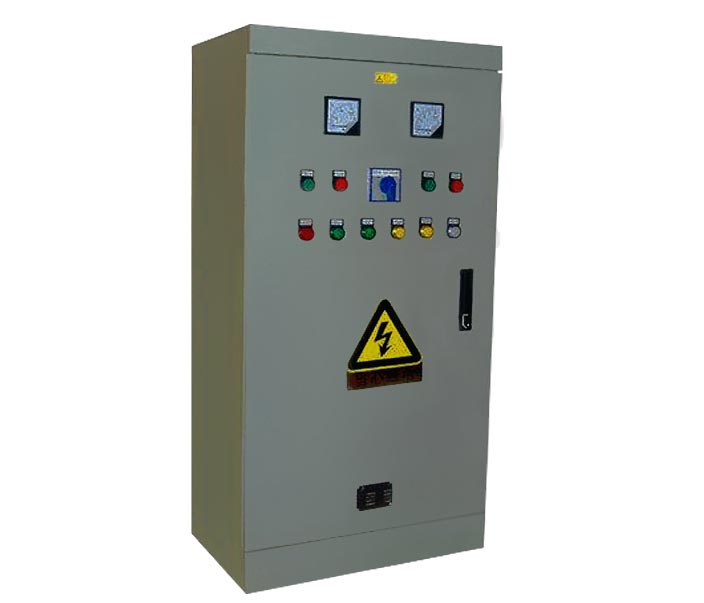

星三角控制柜
星三角控制柜

星三角控制柜

星三角控制柜是一种电气成套设备,星三角控制柜具有过载、短路、缺相保护以及泵体漏水,电机超温及漏电等多种保护功能及齐全的状态显示。...

产品介绍
星三角控制柜(电气设备)
  星三角控制柜具有过载、短路、缺相保护以及泵体漏水,电机超温及漏电等多种保护功能及齐全的状态显示,并具备单泵及多泵控制工作模式,多种主备泵切换方式及各类起动方式。
1、具备过流、过压、欠压、缺相保护及事故报警功能
2、品质卓越:采用国内外名牌电器元件及优质标准柜体,精心设计,精工制作。
3、功能多样:从一控一至一控五,主、备泵任意选择组合,多种起动方式,各类控制形式。故障自动切换。还可为您专门设计。

中文名 星三角控制柜 安装板 2.5mm厚
英文名 Control cabinet 柜门开启度 130°
柜    门 离地25mm 标配MS821锁

  星三角控制柜控制方式
(1)、液位控制:以液位的变化为控制目标
(2)、压力控制:以压力变化为控制目标

星三角控制柜切换方式
(1)、手动切换
(2)、自动交替切换
(3)、定时自动切换。

星三角控制柜启动方式:星三角降压启动:启动时电机定子绕组接为“Y"形以减少每相绕组所承受的电压和电流,运行时电机定子绕组还原为“△”形。

星三角控制柜起动性能
(1)、起动电机时是为Y接法,这时电动机锭子绕组所受的电压在起动已降低到额定电压的57.7%,此时的起动电流只是电动机额定电流的1/3。起动后转速增至额定转速80%时,转换成“△”形接法运行,转换时间由时间继电器进行整定。
(2)、星三角控制柜为间断长期工作制,也可反复短时工作,在反复短时工作,可频繁操作每小时不大于30次。二次连续起动时间间隔不小于2分钟。

星三角控制柜用途广泛
  星三角控制柜适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制,控制电机功率范围15~90KW。
  星三角控制柜主要用于交流50Hz或60Hz,额定工作电压至380V,在AC-3使用类别,额定工作电流至95A的电路中,作为电动机的起动之用,起动器设有空气延时头,可自动进行“星三角”转换,以降低电动机起动电流。

星三角控制柜(详细参数请咨询)
品牌: chint/正泰(可定制) 型号: 星三角控制柜 加工定制:
用途: 自动化控制 结构形式: 多种 产品认证: ccc
壳体防护等级: ip30(可定做) 外壳材质: 金属 外形及安装方式: 落地式
应用场景: 发电厂、变电站、工矿企业、 机场、码头及广播电视等 额定电压: 380(kV) 母线额定电流: 50--225(A)
材质: 金属 额定电流: 16--50(A)左右 额定频率: 50--60(Hz)

星三角控制柜的用途
星三角控制柜的用途是合理的分配电能,方便对电路开合的操作。有非常高的安全防护等级,能直观的看见电路的通电情况。

星三角控制柜的类别
通常用的控制柜有冷轧钢和不锈钢两种,因为冷轧钢或者不锈钢控制柜防护等级高,所以还是不锈钢控制柜用的比较多。


正常使用条件

(1) 星三角控制柜周围空气温度不得超过+40℃,而且在24 h 内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

(2) 大气条件:空气清洁,在高温度+40℃时,其相对湿度不得超过50%。在较低温度时,允许有较大的相对湿度。例如:+20℃时相对湿度为90%。但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露。

(3) 海拔高度不超过2000 m。

(4) 污染等级3。

  星三角控制柜主开关可采用正泰、施耐德、ABB、西门子等塑壳开关及小型开关。
星三角控制柜具有漏电、过载、短路、保护功能。适用于额定电流125A以下,多支路的各种建筑场合,作为动力,照明配电之用。

  星三角控制柜具有以下四个优点:
  1、结构合理:接线空间宽敞,容积大,多层防护隔板主开关采用多功能装饰板,可随意更换开关,ABS塑料内门锁,可防触电。
  2、星三角控制柜性能稳定:连接采用排骨式汇流铜排,套热缩管,并加盖透明PC板。
  3、操作安全:多层防护隔板,使操作者与带电部分隔离,每层门板都连接地排,确保操作者的安全。
  4、星三角控制柜拆装方便:箱体与安全支架,内门,外门等可随意分开取出。让箱体先预埋。保证控制柜内元件的一次性安装,免损坏。

  服务承诺
本公司向使用方郑重承诺:
1、星三角控制柜为新生产的按合同要求的产品,技术先进,质量优良,设计、材料和工艺无缺陷和差错。
2、本公司对售出的星三角控制柜实行免费技术服务和定期回访,征集用户反馈信息,以便更好地为用户服务。
3、有专业的技术工程师24小时为你服务,为你解答各种电气设备问题,解决你使用过程中的后顾之忧。
4、让用户花少的钱,买到实惠的星三角控制柜。 质量保证!工艺先进
5、我们可以根据用户的要求和用户的负载容量,帮用户免费设计星三角控制柜。免费提供技术咨询,来图报价等。

正常使用条件
1、周围环境温度不高于+40℃,在24小时周期内的平均温度不高于+35℃,周围空气温度的下限为-5℃;
2、安装场地的海拔高度不得超过2000米;
3、落地垂直安装.安装倾斜度不得超过5度;
4、无剧烈震动和冲击的地方,不足以腐蚀开关电器和元件等场所;
5、运输和储存温度范围在-25℃~+55℃之间,在短时间内(不超过24h)可达到+70℃;
6、特殊使用条件,订货时另行协商。
