gcs开关柜

gcs开关柜

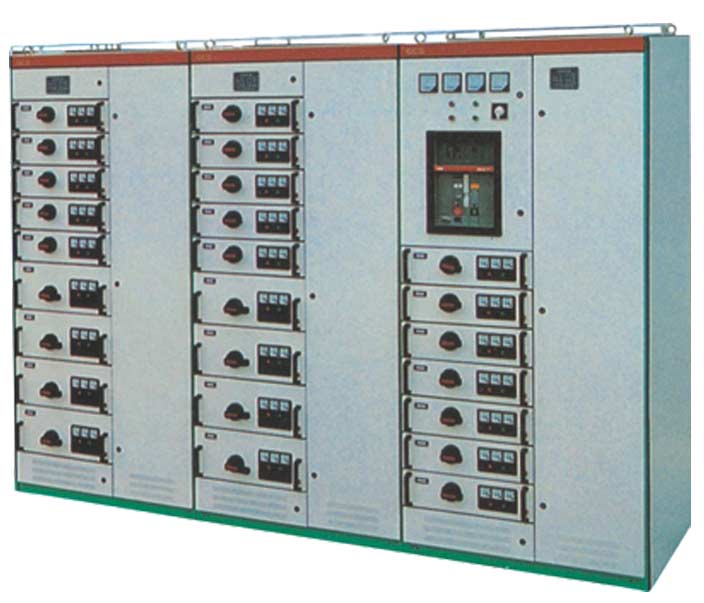

  gcs开关柜是一种电气设备，gcs开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。如自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。
  gcs开关柜是一种模块化、多功能的低压开关柜，应用于冶金、石油、化工、矿山企业及基础建设等领域中所有需要高可靠性场合的低压配电和电动机控制系统。
  gcs开关柜采用的柜体具有高度的灵活性：可根据用户的需要或不同的使用场合安装多种型号及规格的元器件，各类型的馈电单元可以装在同一列柜和同一台柜。
  gcs开关柜是全系列的低压开关柜，可以满足用户全方位要求，适用于4000A所有低压系统。
  gcs开关柜为全组装式结构，特殊的型材结构及连接方式，可满足苛刻工期及供电连续性的要求。
  gcs开关柜可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备的安全所需的保护。


中文名	开关柜	分    类	交流开关柜、直流开关柜
英文名	switch cabinet	价    格	gcs开关柜的配置各不相同，价格也不同
部    件	断路器、隔离开关、负荷开关	应    用	电气设备


gcs开关柜参数（详细参数请咨询）

品牌：	chint/正泰(可定制)	型号：	gcs开关柜	加工定制：	是
用途：	直接起动	结构形式：	多种	产品认证：	ccc
壳体防护等级：	ip30(可定做)	外壳材质：	金属	外形及安装方式：	落地式
应用场景：	发电厂、变电站、工矿企业、 机场、码头及广播电视等	材质：	金属	母线额定电流：	50--2000（A）
短路关合电流：	至1000（KA）	连接方式：	柜式	过电压等级：	III
额定电压：	380（kV）	额定电流：	至4000A	额定频率：	50--60（Hz）
额定绝缘电压：	至1000V	额定工作电压：	至600V	额定冲击耐受电压：	8KV
辅助电路额定电压：	AC380、220V/DC220V	污染等级：	3	额定电流：	4000A
水平母线额定电流：	至4000A	垂直母线额定电流：	2000、1000A	额定短时耐受电流：	50/80KA
额定峰值耐受电流：	105/176KA	额定短时耐受电流：	50KA	额定峰值耐受电流：	105KA
接地系统：	TT，IT，TN-S，TN-C-S	进出线断路器：	4000A	物料编号：	000000


gcs开关柜的用途：
gcs开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。

gcs开关柜执行标准
IEC60439、GB7251.1

gcs开关柜技术数据
常规数据
应用场合：配电、电动机控制；
执行标准：IEC60439、GB7251.1；
环境温度：-5ºC～40ºC；
温度条件：环境相对温度40ºC时不超过50％，在较低温度时允许有较高的相对湿度；
安装地点：室内；
海拔高度：≤2000m。

机械数据
进出线形式：电缆/母线槽（桥）；
进出线方式：顶部/底部；
接线方式：柜前/柜后；
防护等级：IP30、IP40；
功能单元隔离形式：全隔离与部分隔离。

柜体尺寸
高度：2200；
宽度：600、800、900、1000；
深度：600、800、1000；
表面处理：高压静压环氧粉末喷涂≥60N；
柜体颜色：驼灰或根据用户要求。

电气数据
额定绝缘电压：至1000V；
额定工作电压：至600V；
额定频率：50HZ/60HZ；
额定冲击耐受电压：8KV；
辅助电路额定电压：AC380、220V/DC220V；
过电压等级：III；
污染等级：3；
额定电流：4000A；
水平母线额定电流：4000A；
垂直母线额定电流：2000、1000A。

水平母线
额定短时耐受电流：50/80KA；
额定峰值耐受电流：105/176KA。

垂直母线
额定短时耐受电流：50KA；
额定峰值耐受电流：105KA；

接地系统：TT，IT，TN-S，TN-C-S；

进出线断路器：4000A。
监视和控制配电的设备。

gcs开关柜具有以下四个优点：
　　1、结构合理：接线空间宽敞，容积大，多层防护隔板主开关采用多功能装饰板，可随意更换开关，ABS塑料内门锁，可防触电。
　　2、gcs开关柜性能稳定：连接采用排骨式汇流铜排，套热缩管，并加盖透明PC板。
　　3、操作安全：多层防护隔板，使操作者与带电部分隔离，每层门板都连接地排，确保操作者的安全。
　　4、gcs开关柜拆装方便：箱体与安全支架，内门，外门等可随意分开取出。让箱体先预埋。保证开关柜内元件的一次性安装，免损坏。
　　
　　服务承诺
本公司向使用方郑重承诺：
1、gcs开关柜是按合同的要求生产的产品，技术先进，质量优良，设计、材料和工艺无缺陷和差错。
2、本公司对售出的开关柜实行免费技术服务和定期回访，征集用户反馈信息，以便更好地为用户服务。
3、有专业的技术工程师24小时为你服务，为你解答各种电气设备的问题，解决你使用过程中的后顾之忧。
4、让用户花少的钱，买到实惠的开关柜。 质量保证！工艺先进
5、我们可以根据用户的要求和用户的负载容量，帮用户免费设计开关柜。免费提供技术咨询，来图报价等。

正常使用条件
1、周围环境温度不高于+40℃，在24小时周期内的平均温度不高于+35℃，周围空气温度的下限为－5℃；
2、安装场地的海拔高度不得超过2000米；
3、落地垂直安装.安装倾斜度不得超过5度；
4、无剧烈震动和冲击的地方，不足以腐蚀开关电器和元件等场所；
5、运输和储存温度范围在－25℃~+55℃之间，在短时间内(不超过24h)可达到+70℃；
6、特殊使用条件，需另行协商。
