高压开关柜进出线方式及母线分类

发布时间:2018-03-03 人气: 来源:发布:朗毅机电

深圳高压开关柜厂家

高压开关柜进出线方式及母线分类

高压开关柜进线(插接式母线槽或电缆)方式:
上进线
下进线
侧进线
深圳高压成套开关柜生产厂家
后进线

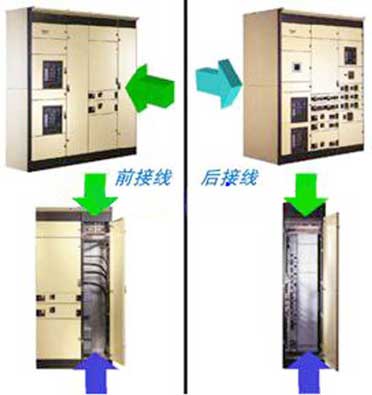

出线方式(插接式母线或电缆):
前出线(顶部或底部)
可以进行靠墙安装
后出线(顶部或底部)
不可以进行靠墙安装
深圳高压开关柜

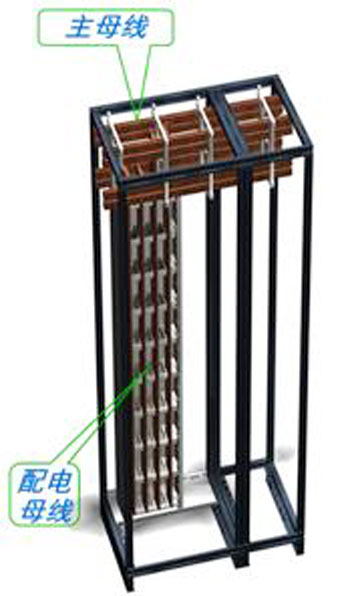

母线的分类:
主母线(水平母线):连接一条或几条
配电母线和或进线和出线单元的母线。
配电母线(垂直母线):框架单元内的
一条母线,它连接在主母线上,并由
它向出线单元供电。
母线的基本要素:
母线的额定电流及规格(母线的载流量及横截面)
母线的额定短时耐受电流Icw及额定峰值耐受电流Ipk
Icw:母线在规定的试验条件下,能安全承载的短时电流的方均根值(通常为1秒)
Ipk:母线在规定的试验条件下,能安全承载的峰值电流Ipk=2.2Icw
母线的表面处理:为达到某种要求,而对母线表面进行一定的处理,如镀银、镀锡、镀镍等。

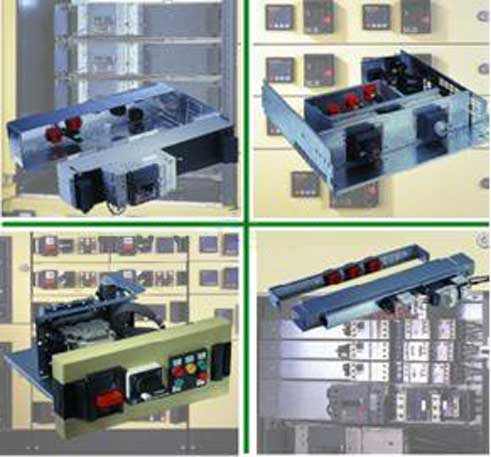

功能单元分类
固定式:主电路的连接只能在开关柜断电的情况下进行接线和断开。
可移式(固定分隔式):主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接和移出位置。
抽出式:主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接、试验、分离、移出位置。
深圳10kv高压开关柜组装厂家
安装地点及安装方式:
安装地点分类:室内安装;室外安装。
安装方式分类:靠墙安装;离墙安装。
固定方式分类:螺栓固定;电焊固定。
颜色及表面处理:
每种柜型均有自己的标准推荐颜色;
也可以按用户的要求确定;
表面处理:
-喷漆
-环氧树脂静电粉末喷涂。

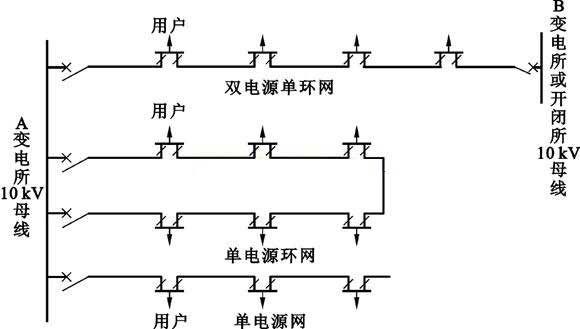

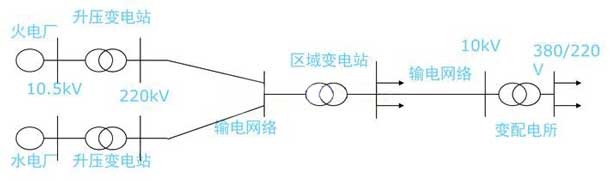

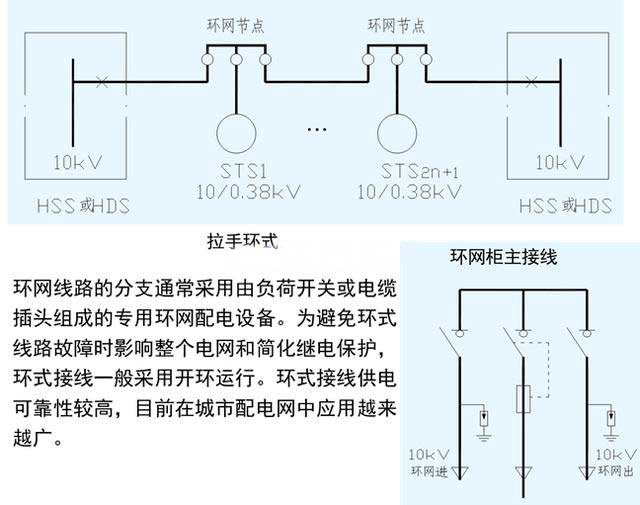

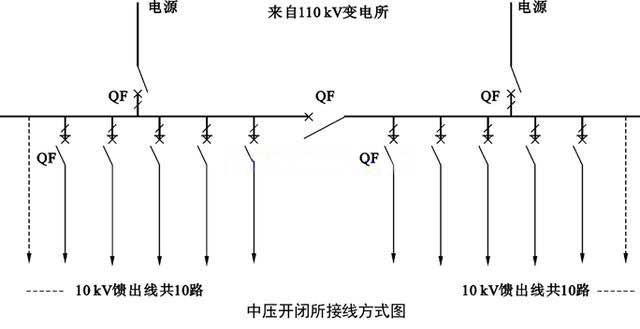

单线图示意:

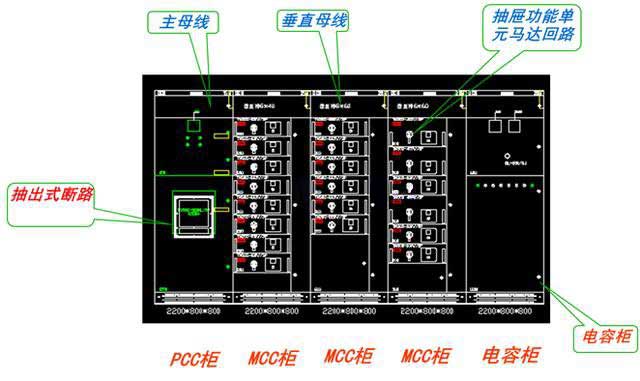

平面布置示意图:
