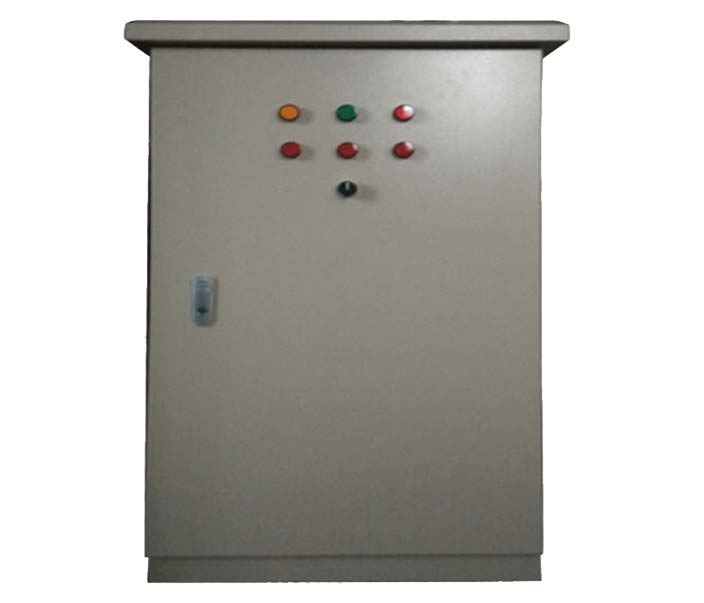

户外配电箱

户外配电箱（电气设备）
  户外配电箱设备是在低压供电系统末端负责完成电能控制、保护、转换和分配的电气设备。主要由电线、元器件(包括隔离开关、断路器等)及箱体等组成。


中文名	配电箱	优    点	配电箱小,便于管理
英文名	distribution box	制作种类	铁和不锈钢
作    用	分配电能	结    构	配电箱和配电柜、配电盘等


户外配电箱参数

品牌	chint/正泰(可定制)	型号	户外配电箱	加工定制	是
产品认证	CCC	短路关合电流	多种 KA	额定电流	40～125（A）
规格	配电箱	结构形式	固定式	壳体防护等级	ip30（可定做）
外壳材质	可定做	外形尺寸	客户要求 mm	温度：	不得超过+40℃
污染等级：	3	额定工作电压：	220，380V	物料编号	000000


户外配电箱的用途：
户外配电箱的用途是合理的分配电能，方便对电路开合的操作。有非常高的安全防护等级，能直观的看见电路的通电情况。

户外配电箱的分类
通常用的配电箱有铁和不锈钢两种，因为铁质或者不锈钢配电箱防护等级高，所以还是不锈钢配电箱用的比较多。

　　技术条件

1：正常使用条件

(1)周围空气温度不得超过+40℃，而且在24 h 内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

(2) 大气条件:空气清洁，在高温度+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度。例如:+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

(3) 海拔高度不超过2000 m。

(4) 污染等级3。

2：电气参数

(1) 额定工作电压

① 主电路:220，380V。

② 额定电流:40~125A，

　　户外配电箱主开关可采用正泰、施耐德、ABB、西门子等塑壳开关及小型开关。
户外配电箱具有漏电、过载、短路、保护功能。适用于额定电流125A以下，多支路的各种建筑场合，作为动力,照明配电之用。

箱架结构
  电气设备的箱架可采用焊接或由螺钉组装连接而成。箱架和外壳应有足够机械强度和刚度，应能承受所安装元件及短路时所产生的机械应力和热应力，并应考虑防止构成足以引起较大涡流损耗的磁性通路。同时不因设备的吊装、运输等情况而影响设备的性能。为了确保防腐蚀，设备应采用防腐蚀材料或在裸露的表面涂上防腐蚀层，同时还要考虑使用及维修条件。
　　
　　户外配电箱具有以下四个优点：
　　1、结构合理：接线空间宽敞，容积大，多层防护隔板主开关采用多功能装饰板，可随意更换开关，ABS塑料内门锁，可防触电。
　　2、户外配电箱性能稳定：连接采用排骨式汇流铜排，套热缩管，并加盖透明PC板。
　　3、操作安全：多层防护隔板，使操作者与带电部分隔离，每层门板都连接地排，确保操作者的安全。
　　4、户外配电箱拆装方便：箱体与安全支架，内门，外门等可随意分开取出。让箱体先预埋。保证配电箱内元件的一次性安装，免损坏。
　　
　　服务承诺
本公司向使用方郑重承诺：
1、户外配电箱为新生产的按合同要求的产品，技术先进，质量优良，设计、材料和工艺无缺陷和差错。
2、本公司对售出的户外配电箱实行免费技术服务和定期回访，征集用户反馈信息，以便更好地为用户服务。
3、有专业的技术工程师24小时为你服务，为你解答各种户外配电箱问题，解决你使用过程中的后顾之忧。
4、让用户花很少的钱，买到实惠的户外配电箱。 质量保证！工艺先进
5、我们可以根据用户的要求和用户的负载容量，帮用户免费设计户外配电箱。免费提供技术咨询，来图报价等。

正常使用条件
1、周围环境温度不高于+40℃，在24小时周期内的平均温度不高于+35℃，周围空气温度的下限为－5℃；
2、安装场地的海拔高度不得超过2000米；
3、落地垂直安装.安装倾斜度不得超过5度；
4、无剧烈震动和冲击的地方，不足以腐蚀开关电器和元件等场所；
5、运输和储存温度范围在－25℃~+55℃之间，在短时间内(不超过24h)可达到+70℃；
6、特殊使用条件，订货时另行协商。
