控制箱和配电箱的区别及原理

发布时间:2017-08-18 人气: 来源:发布:朗毅机电

控制箱和配电箱的区别及原理

控制箱配电箱的区别

配电箱用于动力电源的分配,为区域各类负载配送电源,一般安装电源空开和保护设备。

控制箱安装控制保护等原件,用于设备控制、操作、状态信号采集、指示等。


配电箱的原理
深圳照明配电箱厂家

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属箱中或屏幅上,构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
环境温度对低压电器影响引起的故障
配电箱中的低压电器,由熔断器、交流接触器、剩余电流动作保护器、电容器及计量表等组成。周围空气温度的上限不超过40℃;周围空气温度24h的平均值不超过35℃;周围空气温度的下限不低于-5℃或-25℃。
农网改造的配电箱在室外运行,它不但受到阳光的直接照射产生高温,同时运行中自身也会产生热量,所以在盛夏高温季节,箱体内的温度将会达到60℃以上,这时的温度大大超过了这些电器规定的环境温度

控制箱的原理

我们拿污水泵控制箱举例:

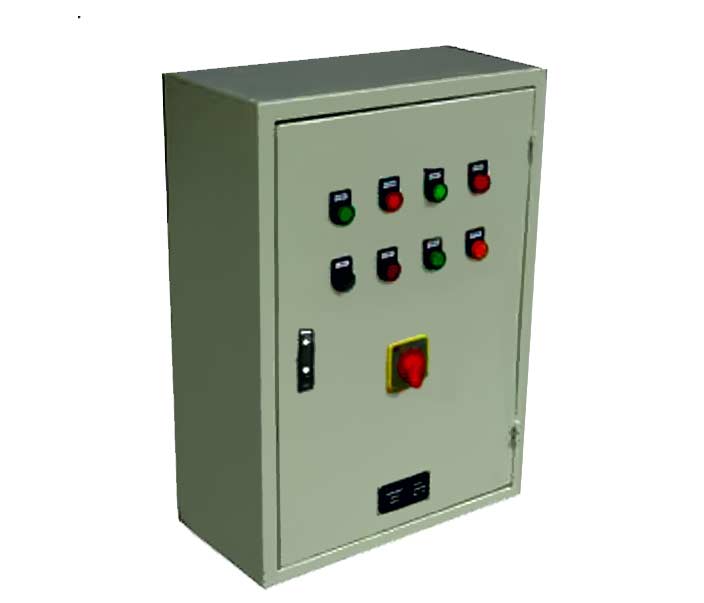

深圳正泰污水泵控制箱

污水泵控制箱通常都是采用液位控制的原理,液位排污控制箱通常都是采用高性能的浮球开关与控制箱配套使用就能达到高液位时启动污水泵低液位时停止排污泵的功能

  一、污水泵控制箱原理如下:

    1、控制排污泵出口末端液位的污水泵控制箱原理

  给水工作状态就是需要控制排污泵出口末端的集水池的水量,我们就把它称为给水工作状态的液位控制,在污水泵控制箱接线当中只需要把浮球开关常闭接点的两根引线分别接在Y1和Y2位置上即可,这种接法就是当排污泵出水段水池水满后,浮球就能漂浮到白球的位置,这时常闭接点就会自动断开,排污泵就即可停止工作,当液位下降至起泵的位置浮球开关的常闭接点接通之后,排污泵就开始工作。以上就是控制排污泵出口末端液位的污水泵控制箱原理。

  2、控制排污泵水池液位的污水泵控制箱原理

  把浮球常开接点的两根信号线接入排污泵控制箱的Y1和Y2端子,当液位达到预先设置的满水位置,浮球就随水一起自然上升,当升到起泵的位置这时常开接点就会接通,排污泵就会开始运行,液位也就会根据潜水排污泵流量的大小逐渐下降,当下降到预先固定好的停泵水位线这时浮球常开接点就会断开,排污泵也就停止了运行这就是控制排污泵水池液位的污水泵控制箱原理。
