家用配电箱详细接线图及安装方法

家用配电箱详细接线图及安装方法

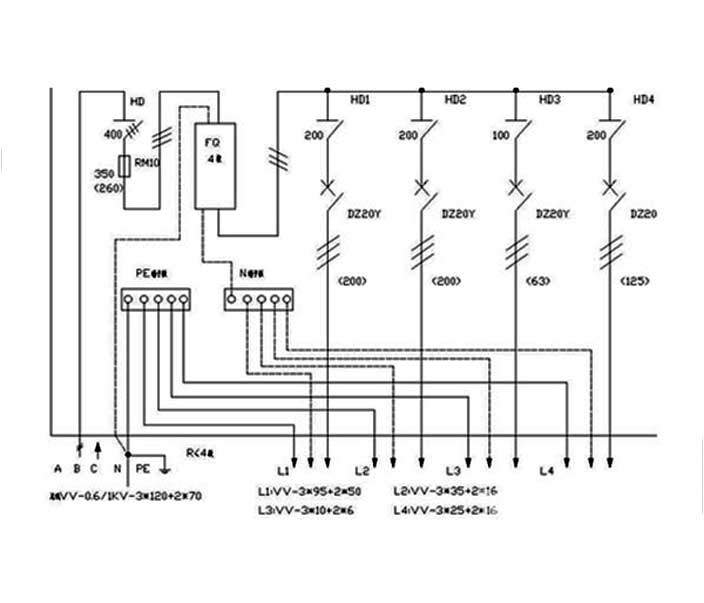

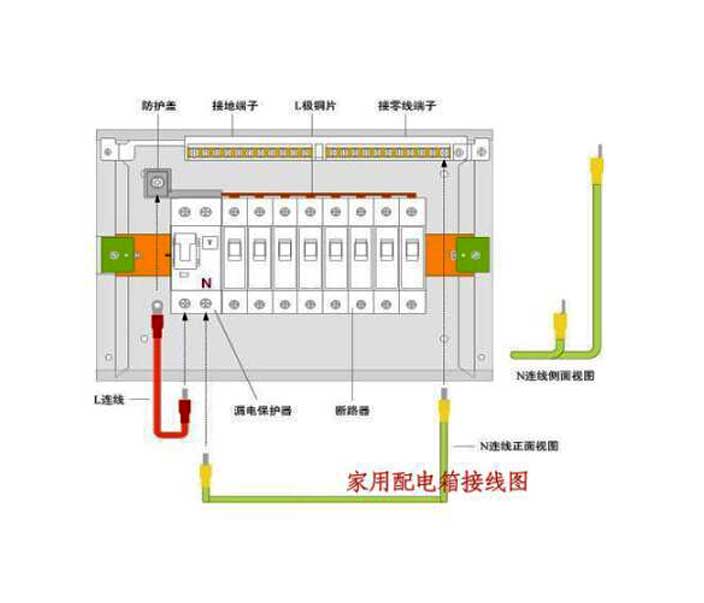

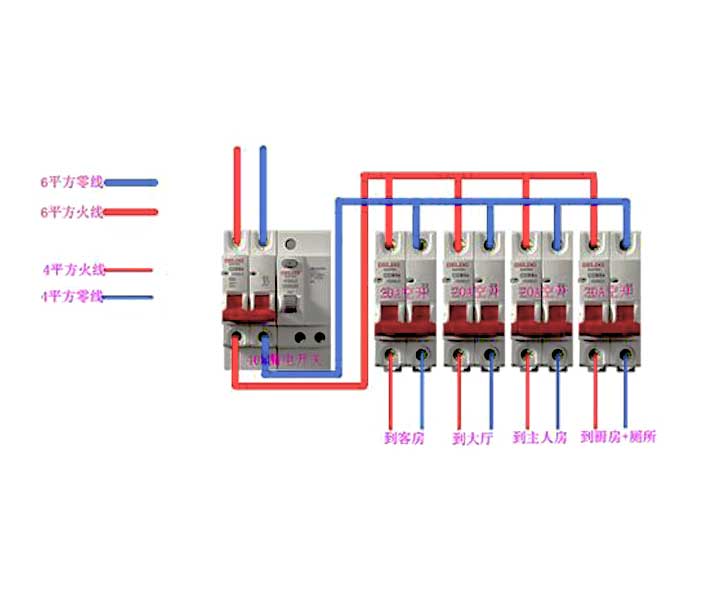

家用配电箱接线图： 家用配电箱是我们必须仔细和严格把关的一部分，电路设备的安装，还是要找专门的电工师傅进行安装，毕竟电是一个很危险的东西，不能随便触碰的。那么在今后的生活中也能够安心使用，消除家中的安全隐患。


家用配电箱安装要求
1. 家用配电箱安装要牢固，横平竖直，垂直偏差不应大于3mm，暗装配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物接触部分应涂防腐漆。

2. 家用配电箱内的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。

3. 家用配电箱内的交流、直流或不同电压等级的电源，应有明显的标志。家用配电箱内应分别设置零线(N线)和保护零线(PE 线)汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。

4. 导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地(接零)。 家用配电箱安装要点
1、家用配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

2、家用配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。

3、空气开关的安装座架应有足够的空间，家庭配电箱应安装在干燥、通风，且无妨碍物的地方，方便使用。

4、家用配电箱不宜安装过高，一般高为1.8米，以便操作；进配电箱的电管必须用锁紧螺帽固定。

5、若家用配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋入墙体时应垂直、水平，边缘无缝隙，配电箱内的接线应规则、整齐，端子螺丝必须紧固。

6、各回路进线必须有足够长度，不得有接头，安装后标明各回路使用名称，家用配电箱安装完成后须清理配电箱内的残留物。
家用配电箱安装方法：
1、家用配电箱箱体安装一般有明装和暗装两种，不过现在为了美观大部分家用配电箱选用的都是暗装

1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般 为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖（按配电箱 或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。

2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体 与墙之间填以混凝土即可把箱体固定住

3、家用配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电 箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分 应涂防腐漆。

4、家用配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。

5、家用配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。家用配电箱内应分别设置零线（N 线）和保护零线（PE 线）汇流排， 零线和保护零线应在汇流排上连接，不得绞接。

6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地（接零）。
